电动缸
电动滑台缸 - EDX系列驱动方式：滚珠螺杆、皮带传动；使用电压：24V；马达尺寸：25；行程：30~100 mm。
-
1.最大推力
466N。
2.高精度
重複精度±0.02mm。
3.铝合金外壳，高散热效果。
4.搭配闭迴路马达。(讯号回馈)
使用场合 一般环境 仕样 EDX 16 行程 30、50、75、100mm 导程 1 mm 2 mm 最大推力 466N 233N 搬运物体重量 水平 6 kg 6 kg 垂直 2 kg 1 kg 速度 0~50 mm/s 0~100 mm/s 驱动方式 蜗轮、蜗杆、皮带 使用温度范围 5~40 °c 使用湿度范围 35~85 % 马达尺寸 25□ 空转行程 0.3mm 以下 重量 kg 30mm:1；50mm:1.1；75mm:1.1；100mm:1.1
-
电动缸
电动旋转缸 - ETB系列驱动方式：皮带+螺杆；使用电压：24V；马达尺寸：25、35、42；旋转角度：330°
-
1.蜗轮蜗秆自锁功能
断电‧重启后维持夹持力。
2.高精度
重複精度±0.02mm。
3.铝合金外壳，高散热效果。
4.搭配闭迴路马达。(讯号回馈)
使用场合 一般环境 仕样 ETB 10 ETB 30 ETB 50 旋转扭力 0.2N-m 0.8N-m 7N-m 乘载重量 10N 50N 150N 旋转角度 330° 最高速度 420°/s 驱动方式 蜗轮、蜗杆、皮带 使用温度范围 5~40 °c 使用湿度范围 35~85 % 马达尺寸 20□ 25□ 42□ 重複精度 0.05° 齿隙 ±0.3° 重量 0.5 kg 0.8 kg 1.5 kg
-
电动缸

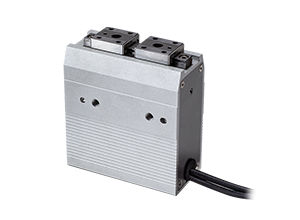

平行式电动夹爪 - EDF系列驱动方式：时规皮带轮；使用电压：24V；马达尺寸：25、42；开闭尺寸：20、32、48、64。
-
1.蜗轮蜗秆自锁功能
断电‧重启后维持夹持力。
2.高精度
重複精度±0.05mm。
3.铝合金外壳，高散热效果。
4.搭配闭迴路马达。(讯号回馈)
使用场合 一般环境 仕样 EDF 20 EDF 32 开闭行程 基本型 24 mm 32 mm 长行程 48 mm 64 mm 导程 1 mm 1.25 mm 夹持力 46 N 142 N 开闭速度 0~50 mm/s 重複精度 ±0.05 mm 驱动方式 螺杆、皮带传动 使用温度范围 5~40 °c 使用湿度范围 35~85 % 马达尺寸 25□ 42□ 齿隙(单侧) 0.5 mm以下 空转行程 0.3 mm以下 重量 kg 基本型 0.6 ；长行程 0.8 基本型 1.6 ；长行程 2.0
-
电动缸

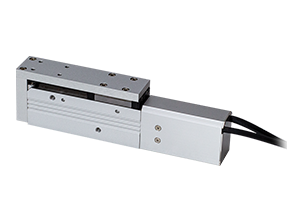

电动式滑台 - EQX系列驱动方式：滚珠螺杆；使用电压：24V；马达尺寸：25；行程：25~100mm。
-
1.最大推力
466N。
2.高精度
重複精度±0.02。
3.铝合金外壳，高散热效果。
4.搭配闭迴路马达。(讯号回馈)
使用场合 一般环境 仕样 EQX 10 导程 1 mm 2 mm 基本推力 466 N 230 N 搬运物体重量 水平 6 kg 5.2 kg 垂直 2 kg 1.7 kg 行程 25、50、75、100 mm 最高速度 50 mm/s 100 mm/s 驱动方式 滚珠螺杆 使用温度范围 5~40 °c 使用湿度范围 35~85 % 马达尺寸 25□ 重複定位精度 ±0.02 mm 空转行程 0.2 mm以下 间隙 0.2 mm以下 重量 kg 25mm：0.64；50mm：0.74；75mm：0.84；100mm：0.94
-
电动缸

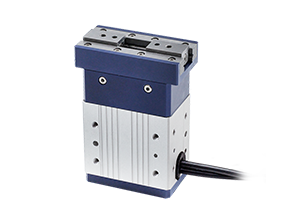

平行式电动夹爪 - EDG系列驱动方式：螺杆+齿轮+齿排；使用电压：24V；马达尺寸：20、25、35、42；开闭尺寸：8~30mm。
-
1.蜗轮蜗秆自锁功能
断电‧重启后维持夹持力。
2.高精度
重複精度±0.02°。
3.铝合金外壳，高散热效果
4.搭配闭迴路马达。(讯号回馈)
使用场合 一般环境 仕样 EDG 20 EDG 25 EDG 35 EDG 42 夹持力 14 N 80 N 140 N 220 N 开闭行程 8 mm 14 mm 22 mm 30 mm 最高速度 62.8 mm/s 78.5 mm/s 125 mm/s 157 mm/s 驱动方式 螺杆、齿轮 、齿排 使用温度范围 5~40°C 使用湿度范围 35~85% 马达尺寸 20□ 25□ 35□ 42□ 重複定位精度 ±0.02 mm 齿隙(单侧) 0.2 mm 0.3 mm 0.4 mm 空转行程(单侧) 0.05 mm 0.15 mm 重量 0.3 kg 0.5 kg 1.0 kg 1.4 kg
-
电动缸

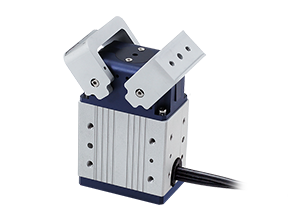

张角式电动夹爪 - EDM系列使用电压：24V；马达尺寸：20、25、35、42；开闭尺寸：180˚。
-
1.蜗轮蜗秆自锁功能
断电‧重启后维持夹持力。
2.高精度
重複精度±0.05°。
3.铝合金外壳，高散热效果
4.搭配闭迴路马达。(讯号回馈)
使用场合 一般环境 仕样 EDM 20 EDM 25 EDM 35 EDM 42 夹持力 6.4 N 25 N 60 N 90 N 旋转角度 180° 最高速度 600°/s 驱动方式 螺杆、齿轮 使用温度范围 5~40°C 使用湿度范围 35~85% 马达尺寸 20□ 25□ 35□ 42□ 重複定位精度 ±0.05° "齿隙(单侧) 1° 2.5° 空转行程(单侧) 0.1° 0.3° 重量 0.3 kg 0.5 kg 1.0 kg 1.3 kg
-
