您可能不了解的气缸选型的技巧讲解!

您可能不了解的气缸选型的技巧讲解!下面施麦柯通过日常选型的经验总结,为大家简单讲解一些经验技巧!

气缸选型也是有一定的公式的,下面详细讲解下。

一般是这样:首先先根据你需要的出力换算出气缸的活塞面积F=n*P*S,

  公式中F是所需要的输出力,P是系统压力,S就是活塞面积了,n是安全系数,一般气缸水平使用取0.7,垂直使用取0.5,活塞面积出来了再换算成活塞直,一般气缸使用直径表示。其次是根据运动的距离选择气缸的行程,如果需要压紧,一般会吃进3~5mm。然后根据安装方式选择你需要的安装,是角座,法兰还是耳环安装。最后选择是否需要行程检测开关等辅件就好了。


施麦柯传动技术(昆山)有限公司,专业销售台湾气立可[chelic]品牌气动元件,控制阀类,气缸,真空吸盘,接头,开关及相关配件。产品包含:气立可气源处理元件,气立可电磁阀,气立可气动阀,气立可机械阀,气立可手动阀,气立可脚踏阀,气立可集装阀;气立可迷你气压缸,气立可螺牙气压缸,气立可小型治具缸,气立可标准型气缸等,气立可气动机械夹爪,气立可真空发生器,气立可真空吸盘,气立可各种接头,气立可辅助元件及相关配件。咨询电话:13812944164


  气缸最主要的数据是缸径和行程。
  气缸如何选型
  根据气缸推力拉力的大小要求,选定气缸使用压力参数以及缸径尺寸
  气缸推力计算公式:气缸推力

选定气缸的行程:确定工作的移动距离,考虑工况可选择满行程或预留行程。当行程超过推
  ☆☆荐的最长行程时,要考虑活塞杆的刚度,可以选择支撑导向或选择特殊气缸。

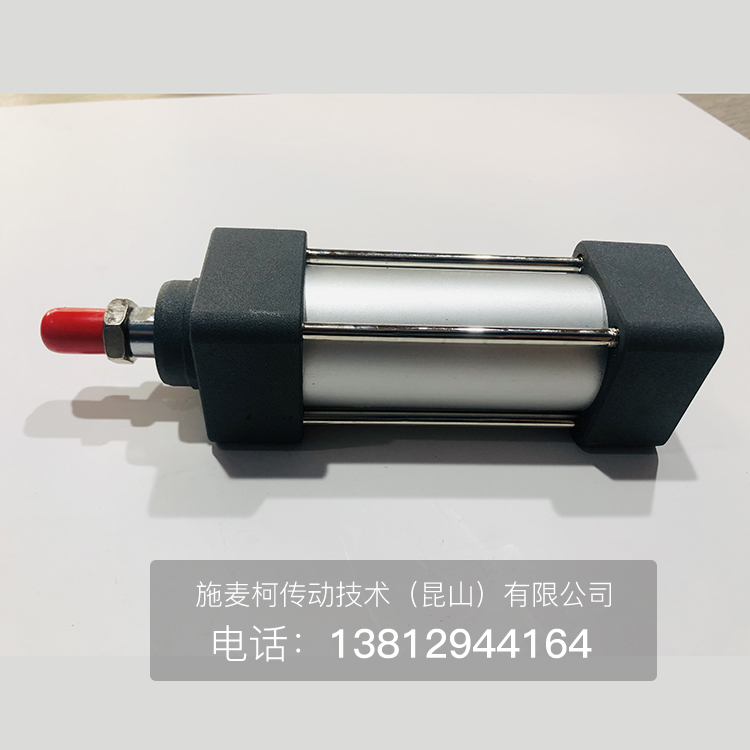

气立可标准气缸DU系列


  ☆☆选定气缸缓冲方式:根据需要选择缓冲形式,无缓冲气缸,固定缓冲气缸,可调缓冲气缸
  ☆☆选择润滑方式:有给油润滑气缸,无给油润滑气缸
  ☆☆选择气缸系列:根据以上条件,按需选择适当系列的气缸
  ☆☆选择气缸的安装形式:根据不同的用途和安装需要,选用适当的安装形式
  ☆☆气缸附件的选择:前(后)法兰,脚架,单(双)悬耳,中间铰轴式,铰轴支座式。

以上就是独家为您总结的气缸选型的技巧,如果还有不懂得,欢迎咨询我们,施麦柯竭诚为您服务!
